| 产品特性：便携免维护 | 是否进口：否 | 产地：锦州 |
| 加工定制：否 | 品牌：万诺物联 | 型号： WN-4D |
| 类型：地源热泵检测 | 订货号：fds5554 | 货号：dd666555 |
| 测量范围：地源热泵检测 | 测量精度：高 | 功率：50-1266w |
| 尺寸：500*500*300mm | 重量：17kg | 适用范围：地源热泵检测 |
| 是否跨境货源：否 | 检测等级：高 |
WN-4D型地源热泵性能及能效测试系统
一、产品概述
根据《住房和城乡建设部、财政部》节能检测要求和《GBT 50801-2013 可再生能源建筑应用工程评价标准》要求，需对安装地源热泵系统的建筑应用项目进行性能及能效测评和设计之前的论证，通过予验收和能效测试合格后才能正式交付使用和申请国家节能财政补贴经费。因应各相关建筑检测单位的要求，我公司结合国内外的地源热泵测试系统标准开发出符合我国建筑检测部门要求的可再生能源地源热泵测试系统，可应用于生产厂、实验室、检测中心、科研院所等研究部门的使用。
二、WN-4D型地源热泵性能及能效测试系统测内容及特点
1.评测内容主要包括：室内温湿度、系统能效比、热泵机组制热、制冷性能系数、节能效益评价、环境效益评价、经济效益评价。
2.系统设计特点：

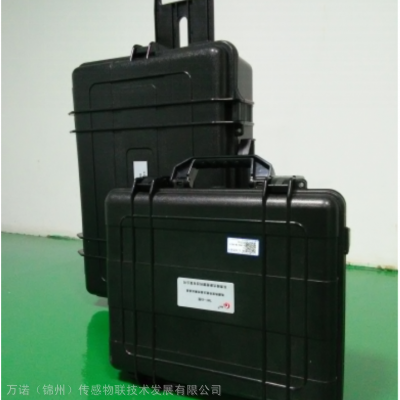

A.采用移动携带式整体设计，满足质检中心对现场安装测量的要求，所有检测仪表放入便携箱内，手提式不锈钢便携支架，安装方便、快捷。
B.配置无线管路超声波流量计，可以解决因现场源热泵机组进出水口和储水灌的进出水口端远距离测试接线的困拢。方便省事，减少现场测试人员的劳动强度
3.经过广东省计量科学研究院***验证，达到并超过产品指标要求
4.通讯功能：可实现数据有线/无线网络化传输的功能，便于长期监测，使测量人员随时掌握系统运行
状态，提高工作效率及测量准确性。
5*配置高精度计量级电流互感器测试装置，可对50KW--1266KW的地源热泵功率机组进行满足测量误差为不大于5%的精度；
6.*具有地源热泵系统评价方法的度日法及温频法计算功能。
三、WN-4D型地源热泵性能及能效测试系统工作环境
环境温度 -40℃～60℃
相对湿度 ≤90%
工作电源 220V（±10%），50Hz(±2%)
四、WN-4D型地源热泵性能及能效测试系统构成
该测系统由数据传感器系统、数据采集仪、系统监测测试软件和测试辅助工具等组成。
1、数据传感器系统含系统和机组两大部份组成，分别包括室外温度传感器、系统用户测试进出水温度传感器、系统热源测试进出水温度传感器、系统用户测试循环流量传感器、系统热源测试循环流量传感器、系统耗电量监测电压电流表、机组用户测试进出水温度传感器、机组热源测试进出水温度传感器、机组用户测循环流量传感器、机组热源测循环流量传感器、机组输入功率传感器等。
2、数据采集仪：可以实时监测以上传感器的数据,并进行处理,可根据设定的时间完成存储,通讯,显示等方面功能。
3、测试软件：可对室外温度；系统热源处流量；系统用户处流量；系统热源处进、出口水温；系统用户处进、出口水温；系统耗电量；机组热源处流量；机组用户处流量；机组热源处进、出口水温；机组用户处进、出口水温；机组输入功率等数据进行处理分析，并形成曲线图根据《GBT 50801-2013 可再生能源建筑应用工程评价标准》生成检测报告。并具有系统评价方法的度日法及温频法计算功能。
五、WN-4D型地源热泵性能及能效测试系统技术指标
测量项目 | 传感器技术指标 |
进出口水温 | A、.数量：4路 B、测量范围:-10～100℃ C、测量精度:±0.2℃ D、显示分辨率: 0.1℃， |
环境温度 | A、.数量：2路 B、测量范围: ±0.2℃ C、测量精度: -50～80℃ |
环境湿度 | A、通道数:2路 B、测量范围:0～*** C、测量精度:±2%RH D、分辨率:0.1%RH 带防辐射罩 |
无线管路超声波流量计 | A、类型:无线型 ， B、流速范围：±32M/S C、耐水温:0～90℃ D、线性度：0.5%， 测量精度：示值的±1%（流速〉0.2M/S） 重复性: 0.2% E、测量口径：DN50-6000mm F、数量：2套 （最多可以选增加到4套） |
多功能电能表 | A.参比电压：3*220/380（V） B.电流测量范围：1.5（6）A互感器接入式 C.准确度等级：有功0.5S级 D.显示方式：液晶 E.频率：50±2.5 Hz F.启动电流：2%In(1级） G.工作电压范围：三相50%Un-120%Un H.MTBF:≥1*105h I.数量：2套 （最多可以选增加到6套） |
电流互感器1 | A.电流比：2000/5 ,100/5 B.额定电压：660V C.额定频率：50HZ D.精度：0.2S级 E.级别：计量级 F.数量：6套 （最多可以选增加到18套） |
电流互感器2 | A.电流比：1000/5 ,50/5 B.额定电压：660V C.额定频率：50HZ D.精度：0.2S级 E.级别：计量级 F.数量：6套 （最多可以选增加到18套） |
地源热泵测试系统测试仪主机 | (1)A/D转换：32Bit (2)扫描频率：100HZ (3)模拟通道：22个 (4)模拟电压范围：+-5000mv (5)模拟电压精度：+-（读数*0.1%+偏移量）， (6)测量辩率：0.48uv； (7)开关激发通道：8个电压，4个电流 (8)脉冲通道：6个； (9)协议支持：支持BODBUS RTU、RS232/485、无线通讯协议 (10)内存：2M (11)耗电量：35mA (12)输入阻抗：大于传感器的1000倍或10MΩ中的较大值 (13）显示方式：LCD蓝屏 |
系统软件 | 标准RS232接口与管理微机有线连接，实时传送采集数据，并可下载数据存入微机，此软件支持（《GBT 50801-2013 可再生能源建筑应用工程评价标准》，打印检测报告，在windows2000以上环境即可运行，实时显示各路数据，检测数据自动存储（存储时间可以设定），与打印机相连自动打印，数据存储格式为EXCEL标准格式,可供其它软件调用。并具有系统评价方法的度日法及温频法计算功能。
|
六、WN-4D型地源热泵性能及能效测试系统配置
序号 | 产品名称 | 型 号 | 数量 | 单位 |
1 | 温度传感器 | PTWD-3 | 6 | 支 |
2 | 环境温湿度传感器 | PTWS-3 | 1 | 套 |
3 | 环境温湿度传感器 | PTWS-3 | 1 | 套 |
4 | 无线超声波流量传感器 | TDS-6000L | 2 | 套 |
5 | 地源热泵系统测试仪主机 | WN-4D | 1 | 台 |
6 | 地源热泵测试系统软件 | WN-4D | 1 | 套 |
7 | 无线多功能电能表 | DTSD341 | 2 | 台 |
8 | 计量级电量互感器 | MC-0.66G | 12 | 台 |
9 | 室内外环境传感器支架 | MC-KZJ | 2 | 套 |
10 | 防爆拉提式便携箱 | 标准 | 2 | 套 |
11 | 防水对插式连接电缆 | 100米 | 1 | 套 |
